EN630閉環控制接線與參數設置
EN630系列高性能矢量變頻器,內置PG卡功能,有速度和轉矩兩種矢量工作模式,控制精度高、速度響應快、低頻特性非常優越,各種智能檢測與保護完善,功率范圍0.4KW~1.5KW ,鍵盤自帶數字電位器,有拷貝功能,參數設置簡單,操作方便。

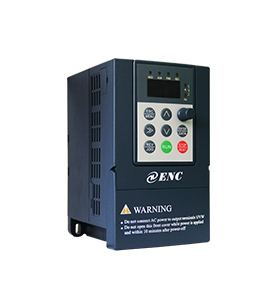

一、EN630產品介紹



EN630系列高性能矢量變頻器,內置PG卡功能,有速度和轉矩兩種矢量工作模式,控制精度高、速度響應快、低頻特性非常優越,各種智能檢測與保護完善,功率范圍0.4KW~1.5KW ,鍵盤自帶數字電位器,有拷貝功能,參數設置簡單,操作方便。







二、編碼器介紹:



編碼器是一種旋轉傳感器,作用是將旋轉位移轉換成一串?dāng)?shù)字脈沖信號,這些脈沖信號可用來控制角度位移,若編碼器與齒輪條或螺旋絲杠結合在一起,可測量直線位移。


編碼器根據輸出信號可分:差分式和集電極式。


EN630適用集電極增量式編碼器,無需外配獨立的PG卡。


編碼器線數:是指光電碼盤一圈刻線,比如1024線,2048線。


編碼器分辨率:編碼器在正常工作中最小可辨識的角度,比如線數為2500線的增量式編碼器,結合A/B相四倍頻,算得分辨率是(360°/100000)度。





三、EN630閉環控制



1、EN630閉環系統組成










2、編碼器舉例介紹


型號E6B2-CWZ6C 的規格參數(實物舉例)


褐色線

電源( VCC

  +24V端子

黑色線

編碼器輸出 A

  X6端子

白色線

編碼器輸出 B

X7端子

橙色線

編碼器輸出 Z

X5端子

藍色線

0V

COM端子

編碼器線數

2000

設置 F16.01=2000




3、EN630與編碼器接線原理圖










4、編碼器與EN630接線實物演示圖







4、編碼器與電機安裝實物演示圖









   5、變頻器主要參數設置


   閉環控制基本參數


F00.00=2

高級菜單模式

開通高級菜單

F00.19=3

增量式 PG卡選擇

開通編碼器和 X5/X6/X7端子功能

F00.24=2

有速度傳感器矢量模式

開通閉環矢量

F16.01=2000

編碼器線數

設置編碼器線數

F16.02=00

AB 正相序設置

校正編碼器輸出 AB相序



電機自學習參數


F15.01

電機額定功率

根據電機銘牌填寫

F15.02

電機額定電壓

根據電機銘牌填寫

F15.03

電機額定電流

根據電機銘牌填寫

F15.04

電機額定頻率

根據電機銘牌填寫

F15.05

電機額定轉速

根據電機銘牌填寫

F15.06

電機極對數

根據電機銘牌填寫




四、其他注意事項



1、若接線和參數設置好后啟動電機出現過流或過載,電機旋轉無力,則為編碼器AB相序接反,選擇下面任一種方式校正:


修改F16.02值(F16.02=00為正相序,F(xiàn)16.02=01為反相序)


調換A、B相接線


調換電機輸出線任意兩相


2、電機參數自學習最好選擇旋轉自整,即F15.19=2,此方式還可智能調整AB相序設置F16.02值;


3、其他參數根據實際應用設置。
